TS - Vérins mécaniques avec vis trapézoîdale rotative
Fichiers à télécharger :
Les réducteurs à vis standard sont une alternative à prix avantageux pour une utilisation dans des applications qui mettent en oeuvre des opérations de levage peu fréquentes et des vitesses de levage moyen ou une puissance de conduite.
Caractéristiques de nos réducteurs à vis standard :
- Conception avec filetage trapézoïdal : broche rotative et spindel non rotatif
- 6 tailles : TS2, TS5, TS10, TS25, TS50 et TS100
- Capacité de charge: 2 à 100 kN
- Vitesse: jusqu'à 25mm / s
- Cycle de service: jusqu'à env. 30% (selon la charge)
- Statistiquement à fermeture automatique
- Fonctionnement avec moteur triphasé à courant alternatif
Les boîtes à engrenages à vis sont utilisées dans toutes les applications où des mouvements de levage, abaissement, alimentation, pressage, inclinaison, pivotement, abaissement, alimentation, pressage, inclinaison, pivotement et des mouvements similaires exigeant une précision de positionnement très élevée doivent être effectués, c'est-à-dire des situations dans lesquelles les mouvements rotatifs sont destinés à être convertis en mouvements linéaires.
| La taille | Vitesse de déplacement maximale | Broche | Taille de la broche | Maximum Charge au voyage |
|---|---|---|---|---|
| TS2 | 25 mm / s | broche trapézoïdale | 14 x 4 mm | 2 kN |
| TS5 | 25 mm / s | broche trapézoïdale | 18 x 4 mm | 5 kN |
| TS10 | 25 mm / s | broche trapézoïdale | 20 x 4 mm | 10 kN |
| TS25 | 25 mm / s | broche trapézoïdale | 30 x 6 mm | 25 kN |
| TS50 | 25 mm / s | broche trapézoïdale | 40 x 7 mm | 50 kN |
| TS100 | 25 mm / s | broche trapézoïdale | 60 x 9 mm | 100 kN |

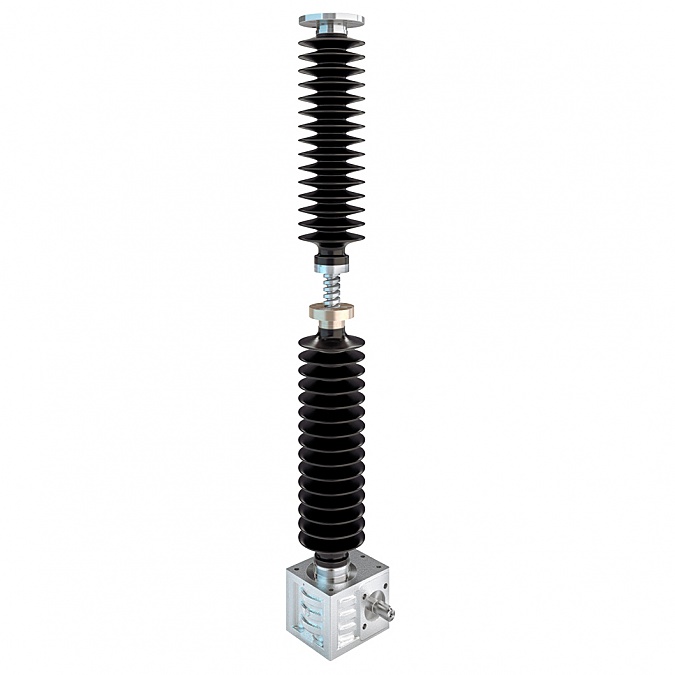

• La course de l'écrou effectue les mouvements de levage
• Fuseau à fil trapézoïdal avec différents écrous de course
• Pour les grandes courses, il est possible d'utiliser une bride de palier d'accouplement
Une large gamme d'accessoires :
• Soufflet
• Roulement pivotant à écrou
• Blocs pivot
• Boulons pivotants
